Stampo per blocchi cavi di cemento per macchina per la produzione di blocchi

PRO è un produttore e fornitore cinese di stampi per blocchi di cemento per macchine automatizzate per la produzione di blocchi. Lo stampo le soluzioni sono progettate per MASA, HESS e altre apparecchiature compatibili, coprendo blocchi cavi standard e personalizzati requisiti di produzione.

Questo stampo per blocchi cavi di cemento per macchina per la produzione di blocchi utilizza acciaio Hardox e acciaio al manganese nelle aree chiave soggette a usura. Esso è disponibile per blocchi da 4", 6", 8" e 12" con configurazioni a 2, 4, 6 e 8 fori. Il dichiarato la garanzia del servizio è fino a 90.000 cicli.

Specifiche principali

La compatibilità della macchina finale e le dimensioni dello stampo devono essere confermate rispetto al modello della macchina del cliente disegno tecnico approvato.

Progettazione di stampi

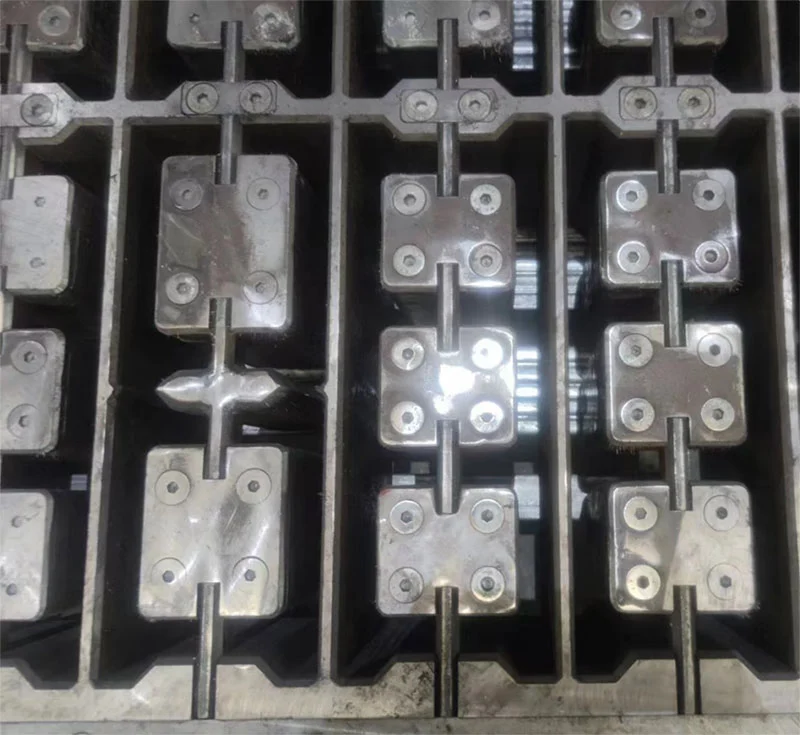

Nuclei resistenti all'usura

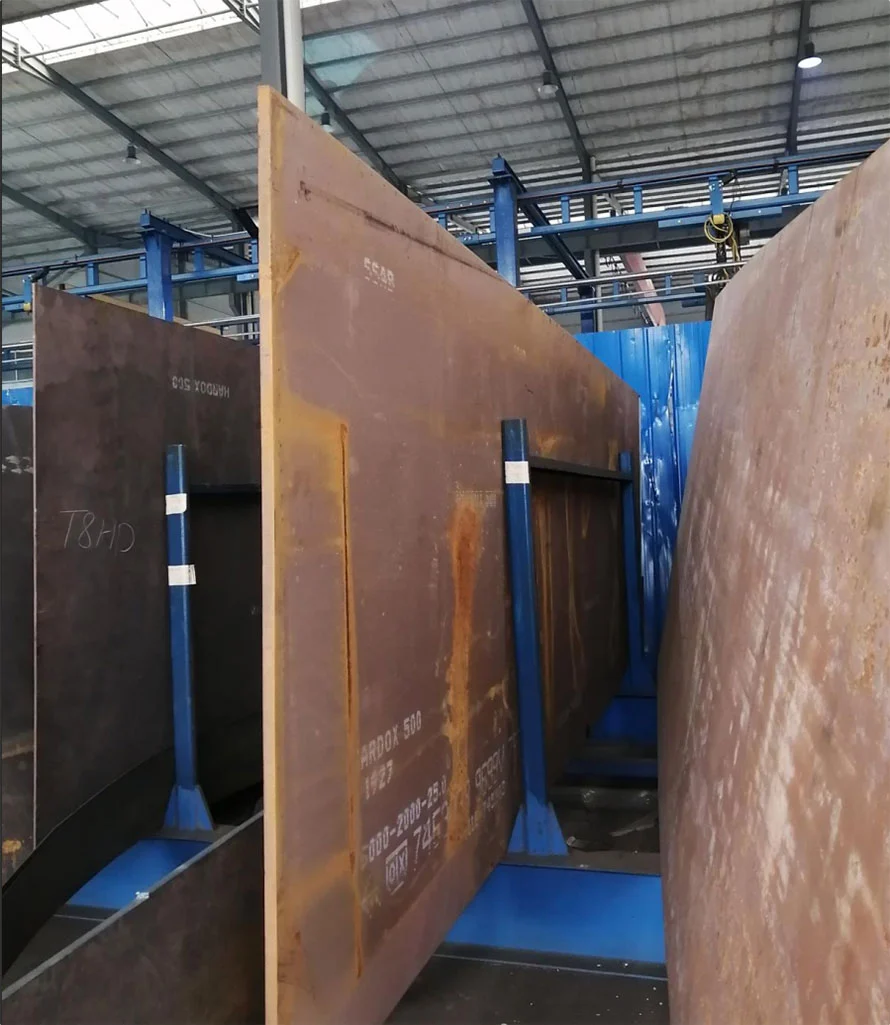

I nuclei dello stampo e le barre centrali sono progettati per resistere a pressioni e attriti ripetuti durante la produzione di blocchi. Acciaio Hardox viene utilizzato per componenti chiave resistenti all'usura, mentre il nucleo dello stampo riceve un trattamento termico di cementazione.

La durezza specificata è 60–65 HRC, con uno strato di cementazione di 1,2–1,35 mm. Questa struttura è destinata a ridursi usura prematura e supportano un servizio di utensili più lungo.

Componenti sostituibili

Lo stampo utilizza nuclei e barre centrali sostituibili. Quando le principali parti soggette ad usura raggiungono la fine del loro servizio condizione, i singoli componenti possono essere sostituiti invece di sostituire automaticamente lo stampo completo.

Questa struttura può ridurre i costi di manutenzione e i tempi di fermo produzione per i produttori di macchine a blocchi continuamente.

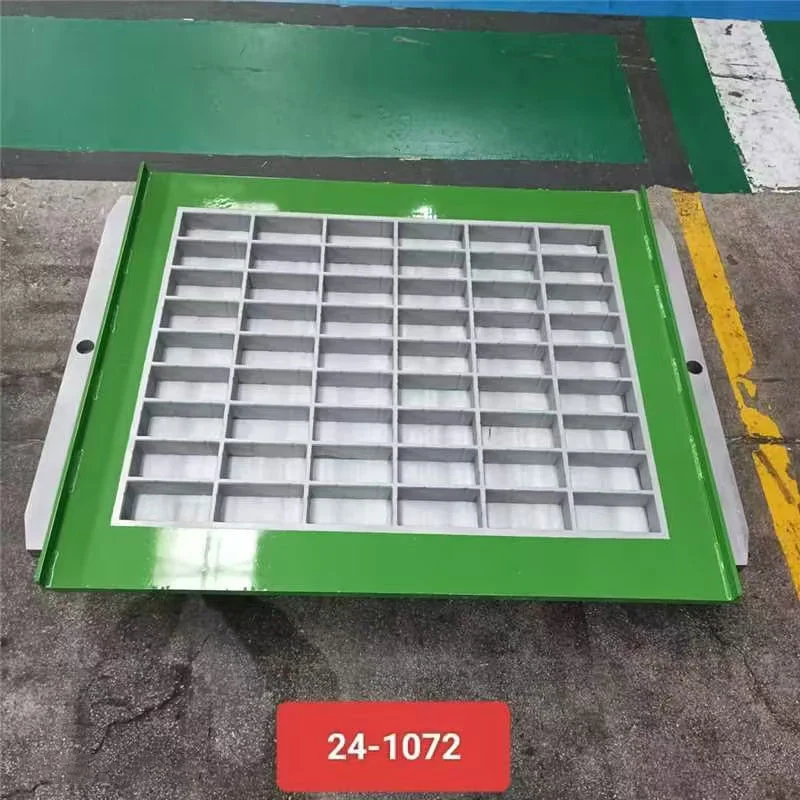

Piastre di base intercambiabili

Sono disponibili piastre base intercambiabili per i progetti di stampi applicabili. La modifica della piastra di base consente diversi dimensioni dei blocchi o profili da produrre senza sostituire l'intero gruppo stampo.

La configurazione disponibile dipende dal modello della macchina e dal design del blocco richiesto.

Precisione dimensionale

Tolleranza alla muffa

La precisione dimensionale dello stampo influisce direttamente sulla consistenza dei blocchi di cemento finiti. Dimensioni della cavità, nucleo la posizione, la geometria del foro, lo spessore della parete e l'allineamento della piastra di base devono pertanto corrispondere al blocco approvato disegno.

PRO non applica una tolleranza universale a ogni stampo perché le dimensioni e i requisiti di lavorazione variano a seconda del modello di blocco e della macchina. La tolleranza finale è confermata secondo la tecnica approvata disegno e specifiche di produzione.

Per i progetti che richiedono una tolleranza definita, come ±0,1 mm o ±0,2 mm, il requisito deve essere incluso nella richiesta di offerta o disegno tecnico prima della produzione.

Confronto di stampi

PRO rispetto agli stampi standard

Per i produttori di blocchi, il prezzo di acquisto non è l’unico fattore che influisce sul costo dello stampo. Durata utile, sostituzione parti, consistenza dimensionale e requisiti di manutenzione possono avere un impatto maggiore sulla produzione a lungo termine costi.

La cifra di 90.000 cicli rappresenta la garanzia del servizio PRO dichiarata e non deve essere considerata universale garanzia sulla durata della produzione. La durata effettiva dipende dalla miscela di calcestruzzo, dalla pressione della macchina, dalle vibrazioni e dalla produzione frequenza, pulizia, manutenzione e condizioni operative.

Un confronto significativo dei prezzi dovrebbe utilizzare lo stesso modello di macchina, dimensioni dello stampo, materiali in acciaio, blocco configurazione, quantità e requisiti di servizio.

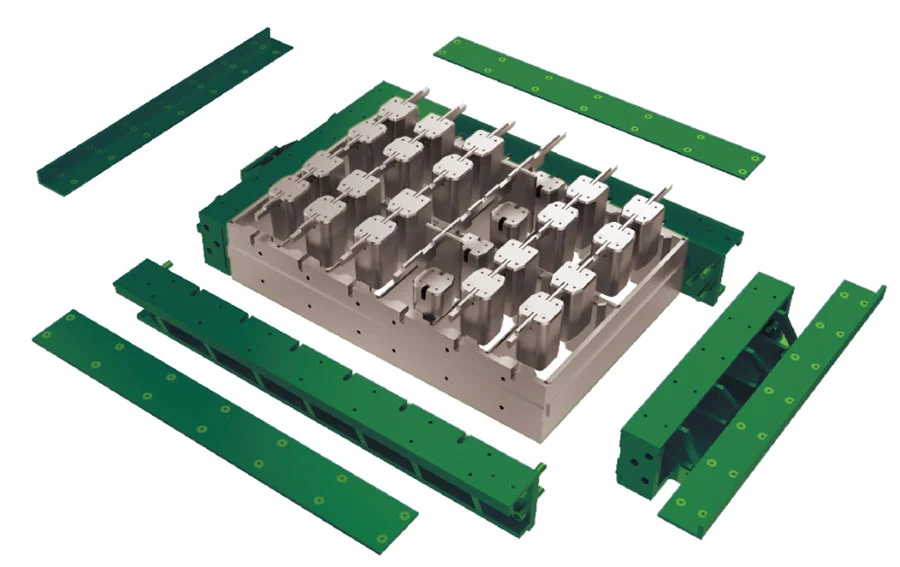

Struttura dell'assemblaggio

Chiusura a vite

La struttura di bloccaggio a vite liberamente assemblata semplifica l'installazione, lo smontaggio e la sostituzione dell'usura componenti. È adatto a clienti che necessitano di una manutenzione regolare dello stampo durante la produzione continua.

Assemblaggio di saldatura

L'assemblaggio di saldatura è disponibile anche quando richiesto dalla configurazione della macchina del cliente o dal design dello stampo. PRO può fornire la progettazione di saldature e assemblaggi sulla base di disegni tecnici.

Blocca le applicazioni

Blocchi da costruzione cavi

I blocchi cavi di cemento sono ampiamente utilizzati come materiali per pareti e tamponamenti nelle costruzioni. La loro struttura cava può ridurre il peso e fornire utili proprietà di isolamento termico e acustico.

Blocchi isolanti

È possibile utilizzare diverse configurazioni di cavità per progetti di blocchi che richiedono un peso inferiore o un isolamento migliore prestazione. Le prestazioni finali del blocco dipendono dalla miscela di calcestruzzo, dal design della cavità, dalle condizioni di produzione e requisiti di costruzione.

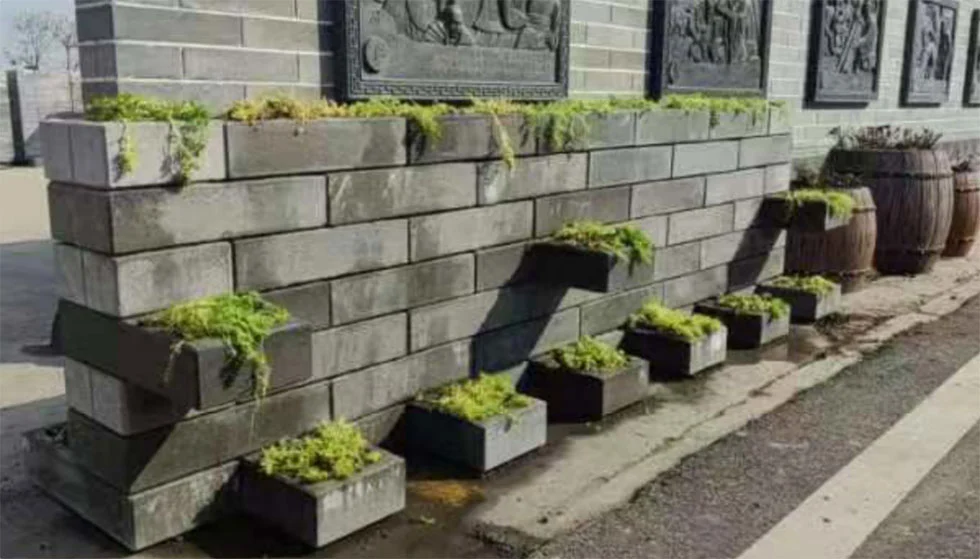

Blocchi decorativi

I blocchi di cemento possono anche essere prodotti per applicazioni architettoniche e decorative in cui la forma del blocco, il profilo e l'aspetto superficiale è importante.

Compatibilità macchina

MASA e HESS

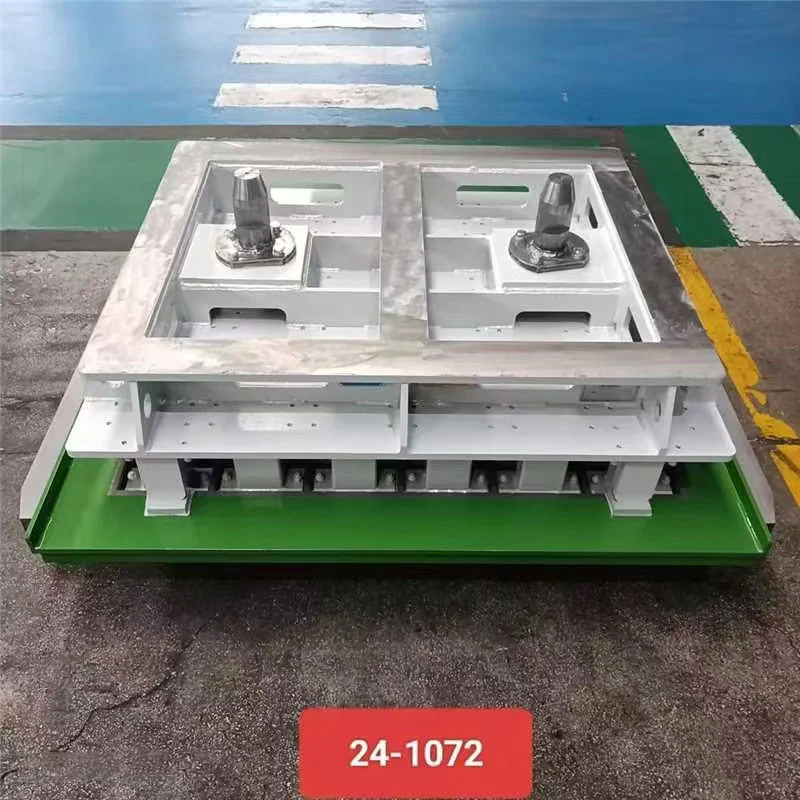

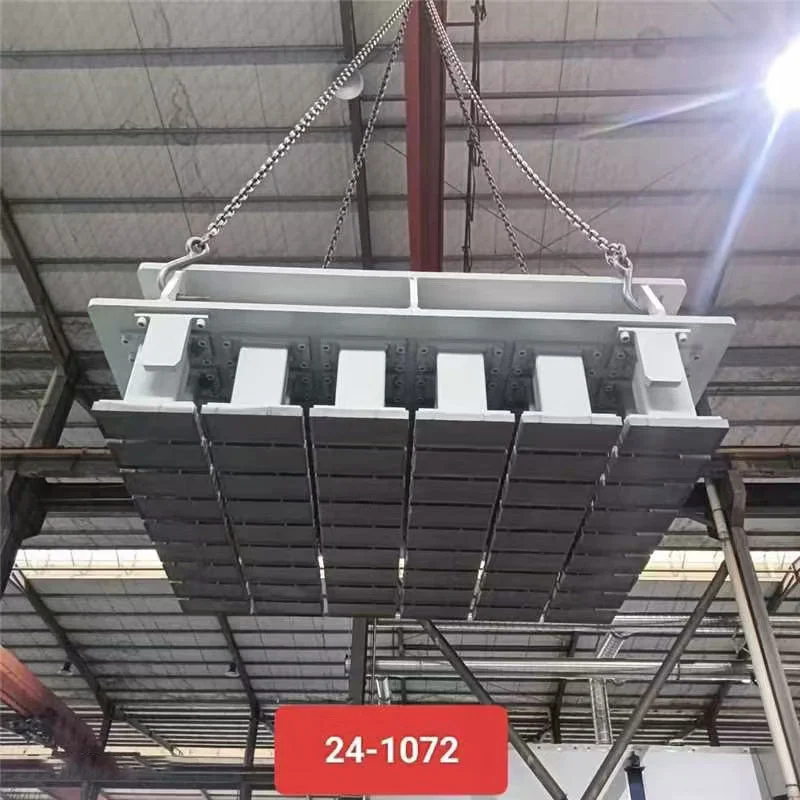

Lo stampo per blocchi cavi di cemento per blocchiera è progettato per macchine per blocchi MASA e HESS. Altro i modelli di macchina possono anche essere valutati sulla base dei disegni della macchina, dei campioni di stampi esistenti e del blocco finito dimensioni.

Per gli ordini di sostituzione, gli acquirenti devono fornire il modello della macchina, le dimensioni dello stampo, le specifiche della testa di pressione e la base dettagli della piastra e disegno a blocchi quando disponibile.

Produzione personalizzata

Dimensioni del blocco e fori

I design disponibili coprono blocchi da 4", 6", 8" e 12" con configurazioni a 2, 4, 6 e 8 fori.

Disposizioni, dimensioni e profili personalizzati delle cavità possono essere valutati per progetti con blocchi non standard requisiti.

Disegni di stampi

PRO può sviluppare stampi personalizzati utilizzando disegni di macchine, campioni di stampi esistenti, campioni di blocchi finiti o disegni tecnici come riferimenti.

Per progetti di grandi volumi, i clienti possono specificare tolleranze dimensionali, qualità di acciaio, trattamento termico, assemblaggio metodo e requisiti di ispezione prima della produzione.

Produzione e Manutenzione

Sostituzione del nucleo

I nuclei dello stampo e le barre centrali sostituibili rapidamente semplificano la manutenzione ordinaria. È possibile sostituire singolarmente i componenti usurati contribuire a ridurre i tempi di inattività rispetto alla sostituzione di uno stampo completo.

Ispezione

Prima della consegna, gli stampi personalizzati possono essere controllati rispetto al disegno approvato. I requisiti di ispezione possono includere dimensioni della cavità, allineamento del nucleo, configurazione dei fori, posizionamento della piastra di base e dimensioni complessive dello stampo.

Informazioni sugli appalti

Prima di ordinare uno stampo per blocchi cavi di cemento per una macchina per la produzione di blocchi, gli acquirenti devono confermare il marchio della blocchiera e modello, dimensione del blocco finito, numero di fori, dimensioni dello stampo, materiale dell'acciaio, durezza richiesta, calore trattamento, metodo di assemblaggio e volume di produzione previsto.

Per gli ordini personalizzati, fornire disegni della macchina o fotografie dello stampo esistente può aiutare a ridurre la compatibilità rischi.

PRO fornisce produzione di stampi, progettazione di assemblaggio e saldatura, consulenza tecnica e attrezzature personalizzate per produzione di blocchi standard e ad alto volume.

Domande frequenti

Quanto può durare lo stampo?

Lo stampo ha una garanzia di servizio dichiarata fino a 90.000 cicli. La durata effettiva dipende dalla miscela di calcestruzzo, pressione della macchina, vibrazioni, frequenza di produzione, manutenzione e ambiente operativo.

Qual è la durezza dello stampo?

La durezza specificata è 60–65 HRC. Il nucleo dello stampo ha anche uno strato di cementazione da 1,2–1,35 mm per migliorare l'usura della superficie resistenza.

Quale tolleranza dimensionale può fornire PRO?

La tolleranza viene confermata in base al disegno dello stampo e ai requisiti della macchina anziché utilizzare un valore fisso ogni prodotto. Se un progetto richiede ±0,1 mm, ±0,2 mm o un'altra tolleranza specifica, è possibile includere il requisito nel disegno tecnico o nella richiesta di offerta per la conferma.

Le parti usurate dello stampo possono essere sostituite separatamente?

SÌ. Il design consente di sostituire separatamente i componenti chiave come le anime dello stampo e le barre d'anima. Questo può ridursi costi di manutenzione ed evitare inutili sostituzioni dello stampo completo.

Quali dimensioni dei blocchi possono essere prodotte?

Le dimensioni dei blocchi disponibili includono 4", 6", 8" e 12", con configurazioni a 2, 4, 6 e 8 fori. Personalizzato È inoltre possibile valutare le dimensioni e il design delle cavità.

Lo stampo è compatibile con le macchine MASA e HESS?

SÌ. Lo stampo per blocchi cavi di cemento per blocchiera è progettato per macchine per blocchi MASA e HESS. La compatibilità con altre macchine può essere confermata utilizzando il modello della macchina, i disegni dello stampo o lo stampo esistente campioni.

PRO può personalizzare uno stampo in base alla nostra macchina?

SÌ. PRO può personalizzare le dimensioni dello stampo, le cavità dei blocchi, le configurazioni dei fori, le strutture di assemblaggio e altri utensili requisiti in base ai disegni della macchina e alle specifiche del blocco finito.

Quali informazioni sono necessarie per un preventivo?

Gli acquirenti devono fornire la marca e il modello della macchina, le dimensioni del blocco, la configurazione dei fori, le dimensioni dello stampo, richieste materiale, durezza, quantità di produzione ed eventuali tolleranze dimensionali o requisiti di ispezione. Uno stampo esistente il disegno o il disegno a blocchi è utile per un preventivo accurato e una conferma di compatibilità.
